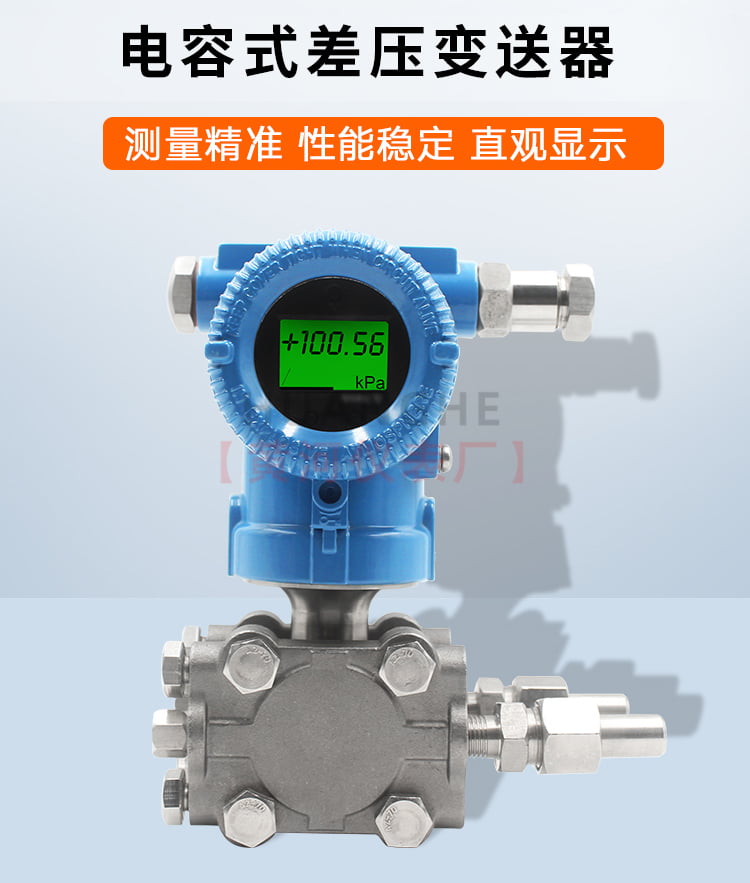

电容式差压变送器是技术和设备生产的新型变送器，关键原材料，元器件和零部，整机经过严格组装和测试，具有设计原理、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内*为流行以及被使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提*和发展，电容式差压变送器设计小巧精致外，更推出具有HART现场总线协议的智能化功能。测量性能，用于压力、差压、液位、流量测量。

电容式差压变送器的特点

外形小巧美观,重量轻

量程迁移功能,量程迁移比100:1

阻尼: 0～32秒可调,步进0.1秒

零点﹑满度补偿修正功能

输出电流多点校正

显示多个监测变量,压力单位可选

输出电流开方功能.

具有自诊断及故障报警输出功能.

带有EEPROM非易失性存储器,不怕掉电丢失数据并具有原始标定数据恢复功能.

通过HART通讯手操器和就是按钮实现远程﹑就是参数设定与功能组态.

电容式差压变送器的性能指标

性能优异：精度可达0.075%，量程比100：1

差压：调校量程从4inH2O至1000psi

表压：调校量程从4inH2O至1000psi

绝压：调校量程从150inH20至1000psi

过程隔离膜片：316L不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙乃尔，镀金不锈钢

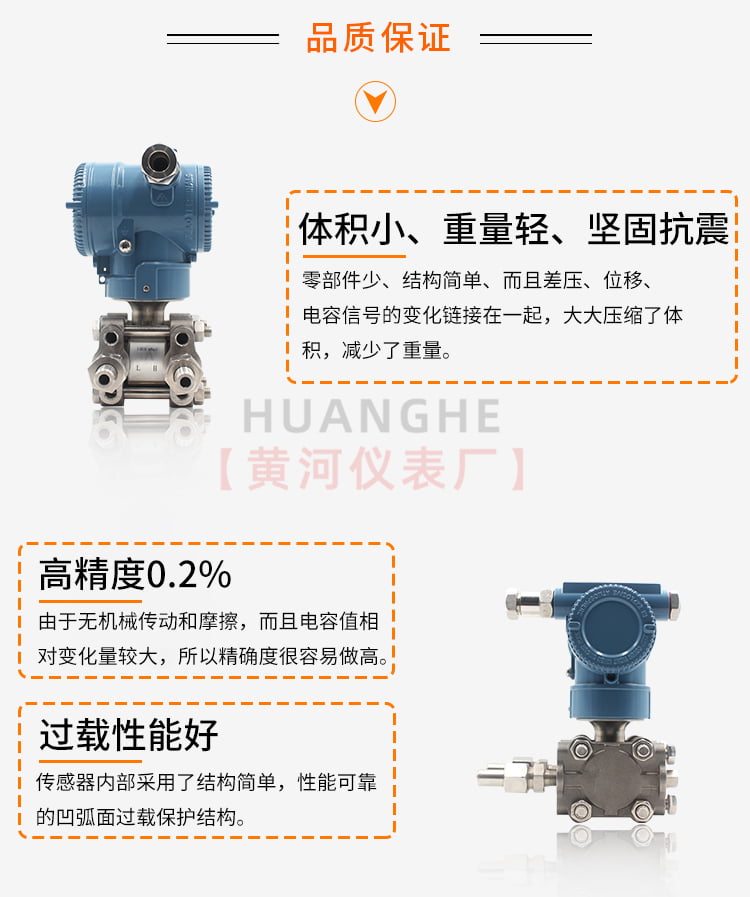

设计小巧/坚固而质轻，易于安装

复合量程（仅限CD，CG）可测量负压

工作原理:

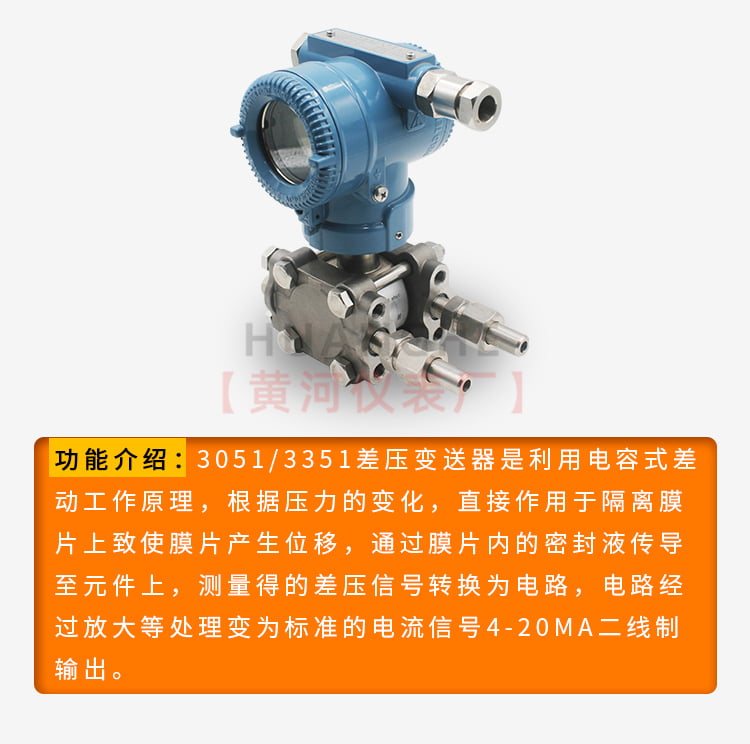

   电容式压力变送器被测介质的两种压力通入*、低两个压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。电容式压力变送器是由测量膜片与两侧绝缘片上的电*各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。电容式压力变送器和电容式*压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。电容式压力变送器的A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。

技术参数:

模拟量：二线制4～20mADC

　　数字量：两线制4～20mADC并叠加符合HART协议的过程变量数字信号。

　　电源：供电电压12.5～45VDC

　　负载限制：回路*大负载电阻Rmax取决于供电电压。HART通讯要求负载电阻不低于250Ω ，不*于600Ω

　　通讯距离：*大通讯距离为1.5Km，多站通讯*多可接15台智能变送器。

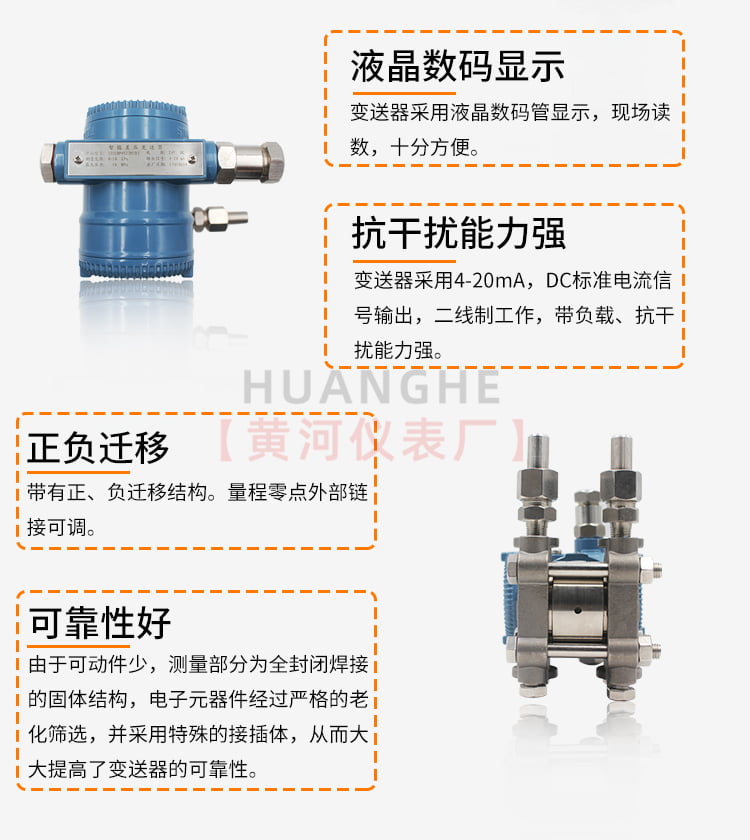

　　输出显示：四位制数字显示、五位LCD液晶显示、指针式。

　　防爆形式：本安型：ExiaII CT5; 隔爆型。

　　零点迁移范围： 零点可随意正迁移或负迁移，但不得使设定的测量范围上下限和量程超出*限值。

　　温度范围：环境温度：-40～85℃ （选用LCD指示表时为-20～70℃）

　　测量介质温度： -40～104℃

　　静压和单向超压范围： 3.45Kpa（绝压）～31.2MPa(表压)

　　相对湿度： 5～98%RH

　　启动时间： 5秒内启动

　　容量变化量： 小于0.16cm3

　　阻尼调整： 时间常熟0.20～25秒

　　故障报警： 如传感器或电路出现故障，自动诊断功能将自动输出3.9或21.0mA

　　组态保护： 为了避免变送器的组态数据被随意改动,可通过软件或保护开关锁定存储的数据。
