  • 微差压变送器

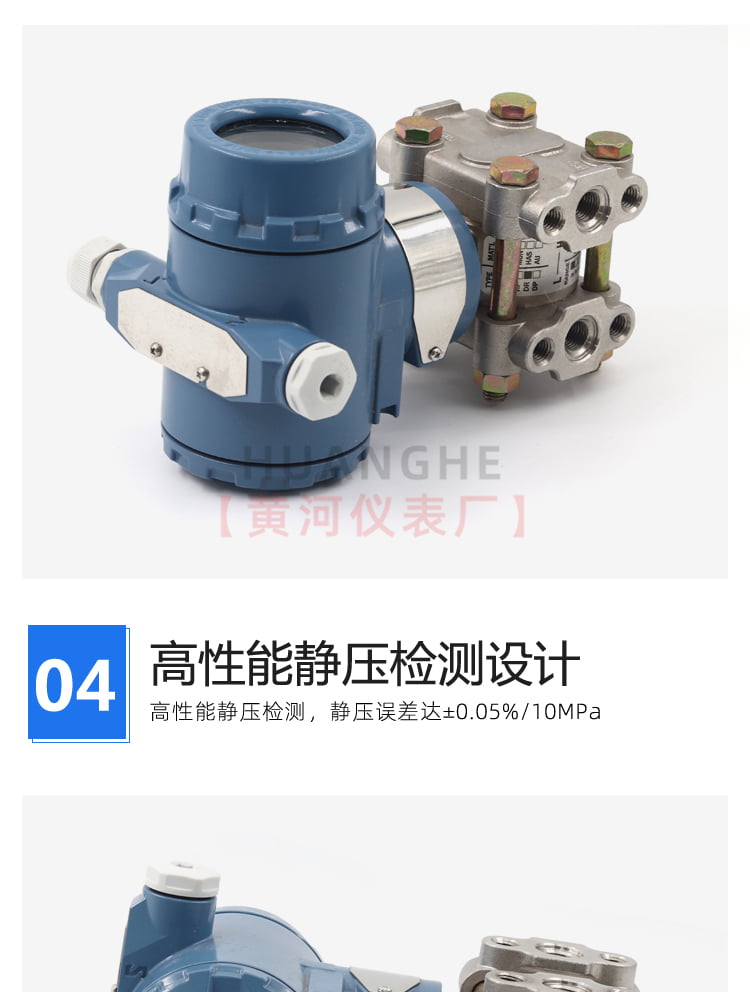

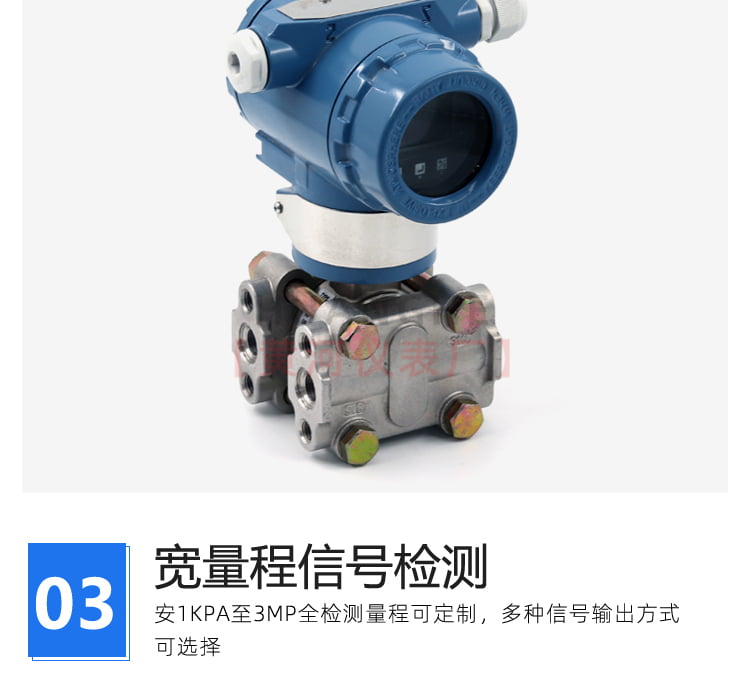

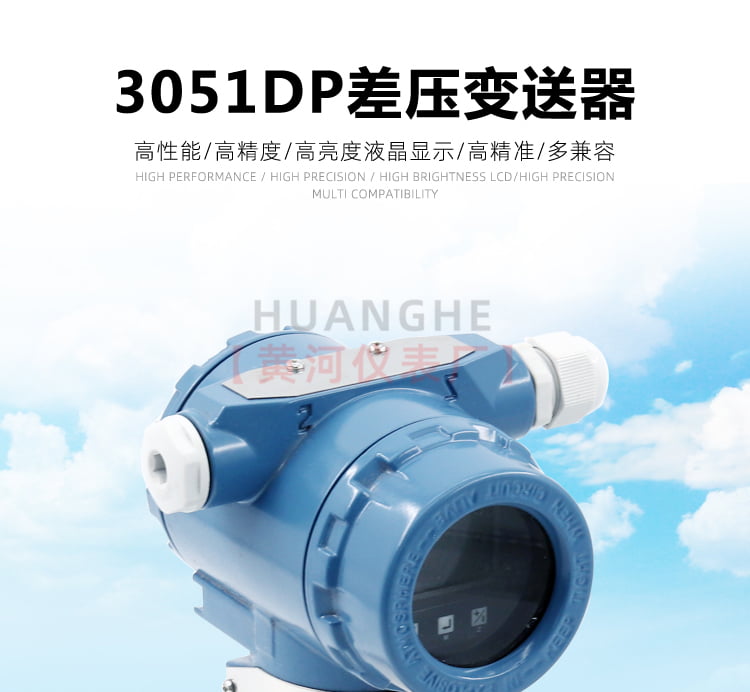

微差压变送器

HH-BST6800-DR微 差压变送器 用于测量液体、气体或蒸汽的液位、密度。智能微 差压变送器 的基本原理是、将一个空间用敏感元件(多用膜盒)分割成两个腔室,分别向两个腔室引入压力
全国服务热线:0517-86898286
13805232736 (微信同号)
立即咨询

产品介绍














HH-BST6800-DR微差压变送器用于测量液体、气体或蒸汽的液位、密度。智能微差压变送器的基本原理是、将一个空间用敏感元件(多用膜盒)分割成两个腔室,分别向两个腔室引入压力时,传感器在两方压力共同作用下产生位移(或位移的趋势),这个位移量和两个腔室压力差(差压)成正比,将这种位移转换成可以反映差压大小的标准信号输出。
产品概述:
  BST6800-DR系列智能微差压变送器由一体化智能传感器和外围电子线路部分组成,传感器部分包括:敏感元件、信号调理电路、专用数字处理芯片、温度传感器和特征化EEPROM等组成;外围电子线路包括:显示电路、EMC处理电路等几部分组成。变送器能完成压力信号到4-20mADC的转换,并具有HART数字通讯功能。
  BST6800-DR系列属于差压变送器中的微差压压力变送器,他具有设计原理新颖、安装使用简便、安全防爆等特点。产品精度高、体积小、重量轻、调整方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所使用。
产品特点:
◆替代进口的微差压压力变送器
◆测量介质:气体 蒸汽 液体
◆输出电流分辨率可达到3uA
◆量程可迁移 宽量程比 100:1
◆包含硬件电子元件和诊断信息
◆符合多种现场总线标准 4-20mA/HART PROFIBUS-PA
◆零点自稳技术 温度补偿技术
◆变送器功能可组态:
◆线性 平方根 自由编程
◆增强型防雷击技术 确保压力变送器安全工作
◆独有抗射频干扰技术 电磁兼容(EMC)符合IEC61000-4
技术参数
1.精度:优于0.5% ;2.非线性失真:优于 0.5%;
3.额定工作电压:+24V±20% ,极限工作电压:≤35V ;
4.电源功耗:静态4mA,动态时相等与环路电流,内部限制25mA+10%;
5.额定输入:5A ......1KA(38个规格);
6.穿孔穿芯圆孔直径:8、9、12、20、25、30mm;
7.输出形式:两线制DC4~20mA;
8.输出电流温漂系数:≤50ppm/℃;
9.响应时间:≤ 100mS;
10.输入/输出绝缘隔离强度:>AC3000V、1min、1mA;
11.输出负载电阻:RL=V+-10V/0.02 (Ω );
注:(1)标准V+24V时负载阻抗为700Ω;
(2)RL=250Ω 转换1~5V的电阻 + 两根传输线路总铜阻。
12.输入过载保护:30倍1min;
13.输出过流限制保护:内部限制25mA+10%;
注:(1)国际标准输出过流限制保护:内部限制25mA+10%;
(2)可按客户要求定制:内部限制22mA+10%,24mA+10% 。
14.两线端口瞬态感应雷与浪涌电流TVS抑制保护能力:TVS抑制冲击电流35A/20ms/1.5KW;
15.两线端口设置有+24V电源反接保护;
16.输出电流设置有长时间短路保护限制;内部限制25mA+10%;
17.工作环境: -40℃-80℃,10%-90%RH;
18.贮存温度: -50℃-85℃;
19.执行标准:GB/T13850-1998;
20.系列型号,规格,接线示意图,产品外形,产品照片,安全注意事项。
